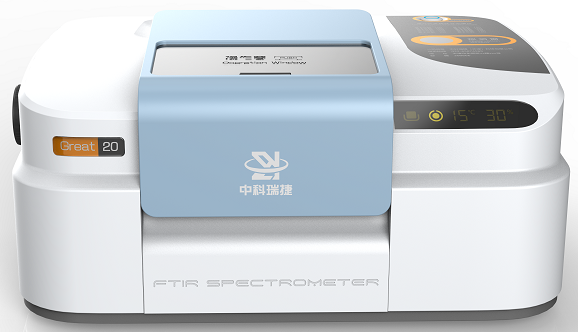

Great 20傅立葉變換紅外光譜儀

儀器簡介

Great 20傅立葉變換紅外光譜儀是中科瑞捷（天津）科技有限公司精心自主研發的產品，它具有安裝便捷、使用簡單、維護方便等特點，是材料科學、生物醫藥、石油化工、食品安全等行業不可或缺的光譜分析儀器，同時，它也是高校、研究所等機構相關專業必備的實驗室分析儀器。自上市以來占據國內市場主導地位，并贏得了廣大用戶的支持與信賴。

實驗原理

利用干涉儀干涉調頻的工作原理，把光源發出的光經邁克爾遜干涉儀變成干涉光，再讓干涉光照射樣品，接收器接收到帶有樣品信息的干涉光，再由計算機軟件經傅立葉變換即可獲得樣品的光譜圖。

儀器特點

技術先進性，整體設計成熟、合理

Great 20傅立葉變換紅外光譜儀引進了國外先進的技術并借鑒了當今世界上最先進的設計理念，其產品性能及主要技術指標已達到國際同類產品的水平。

2 干涉儀采用DSP控制電磁驅動Michelson干涉儀，具有連續動態調整功能，自動優化系統能量，無需人工調整；

2 采用三維立體直角鍍金反射鏡光學補償技術，定鏡恒定不動，無需機械動態調整，光路永久準直;

2 SuperTect數字技術的電子系統。全數字化，輸出數字信號。24 位、500KHz 的 A/D 轉換，高速 USB接口，達到光譜數據實時采集，保證了數據的真實性和可靠性；

2 儀器內置工業級溫濕度模塊，顯示屏直接數字化顯示溫濕度，并具有濕度報警裝置，有效防止儀器核心部件因潮解而損壞；

2 腔體整體密封，保證整個腔體密封干燥，提高了防潮效果，大大提高各部件的使用壽命；

2 可重復使用的304不銹鋼盒裝干燥劑，無需開蓋即可更換干燥劑。

2 采用非正交設計的Michelson改良型干涉儀，大大提高了能量利用率；

2 帶電子穩壓的24W碳化硅棒紅外光源，采用數字供電技術，為光源提供穩定可靠的供電支持，并保證光源具有超長的使用壽命。

2 長壽命二極管激光器；

2 窗片、探測器、分束器采用特殊涂層鍍膜，具有超高的透過率，同時還能降低濕氣對溴化鉀的腐蝕。

2 多種分束器可選：KBr、ZnSe，CaF2等可靠的防潮材料

2 優秀的光學鏡面設計：光學反射鏡采用整體SPDT切削工藝，保證鏡面高反射效率及光學系統一致性。

2 擴展功能強大，可連接透射附件、衰減全反射附件（ATR附件）、漫反射附件、平面反射附件、外反射附件等；

功能強大智能操作軟件設計

2 智能的人機交互和操作指引設計，無論您是否接觸過傅立葉紅外軟件，都能 迅速上手并熟練使用；

2 譜圖庫：提供常規標準圖譜庫約1800張，另外可提供多種專業紅外圖譜庫（約22萬張），覆蓋各種行業，滿足常規檢索外，用戶也可以自定義新的譜庫進行檢索，靈活方便。圖譜庫包括：國家藥典譜圖庫，國家獸藥典譜圖庫，橡膠譜圖庫，氣體譜圖庫，高分子譜圖庫，蛋白質和氨基酸譜圖庫，司法譜圖庫（危險品，化學品，藥品等），無機物譜圖庫，有機物譜圖庫，溶劑譜圖庫，食品添加劑譜圖庫，香精香料譜圖庫，涂料譜圖庫等等；

2 獨有光譜數據采集預覽全程監控模式，隨時發現；

2 功能包括數據采集數據處理、譜庫檢索、譜圖解析等。要求全部漢化，可用中文對譜圖進行標注。實時顯示系統當前所處的狀態；

2 半定量軟件，直接自動分析出混合物中的 4 種組分，并可以給出相對半定量的結果。

2 高靈敏度譜圖比對軟件，適用于不同樣品與多個參考譜圖的相關性比對，包括標準 QC/QA 比對和高靈敏度比對；

2 譜圖直接可以轉換成 JCAMP 格式以及其它供應商譜圖格式；具備全功能報告生成格式和電子實驗室記錄本功能。

2 軟件同時具有GB∕T 21186-2007國家標準校準功能和JJF 1319-2011紅外校準規范校準功能。

規格參數

1. 光譜范圍：7800～350 cm^-1

2. 分辨率：優于1.0 cm^-1

3. 波數精度：≤0.01cm-1

4. 信噪比：優于15000:1／優于30000:1（P-P值，4cm-1，一分鐘掃描） 可選

5. 分束器：KBr基片鍍鍺（進口）

6. 光源:高能量、高效率、長壽命陶瓷光源（進口）

7. 干涉儀：非正交Michelson干涉儀

8. 接收器：帶有防潮膜的高靈敏度DLATGS接收器（進口）

9. 數據傳輸接口：USB2.0（兼容3.0）

10. 支持系統：Windows XP、Windows Vista、Windows 7、Windows 8、Windows 8.1、Windows 10

11. 尺寸:450mm×350mm×210 mm

12. 重量：13Kg

應用行業

食品藥品及其包裝材料的測試

塑料、橡膠、尼龍、樹脂等高分子材料的鑒定

瀝青溯源及SBS含量測定

脂肪酸甲酯含量測定

礦物絕緣油、潤滑油結構簇組成的測定

車用汽油中典型非常規添加物的識別與測定

硅晶體中碳氧含量的測量

紡織纖維鑒別

水晶Q值測定

建筑玻璃參數測定 … …

常規紅外附件介紹

方法一：固體粉末類樣品的一般測試方法

配置：壓片機、壓片模具、瑪瑙研缽、KBr光譜純、紅外烘烤箱

壓片模具                                                         壓片機                           瑪瑙研缽                                       KBr光譜純

壓片法一般是指KBr壓片法，它是一種經典的傳統紅外光譜制樣方法，采用KBr光譜純作為稀釋劑，把樣品和稀釋劑充分研磨后放置到壓片機上壓片即可制樣，廣泛用于紅外定性分析和結構分析，通過稱量壓片質量也可方便的用于常量組分的定量分析。

操作步驟如下：

1）取干燥的樣品（約1 mg）與干燥的KBr（約200 mg）；

2）在瑪瑙研缽中研磨至少1分鐘，充分研細并混和均勻；

3）按上面壓片模具的示意圖，把混合后的試樣居中放置到壓片模具的上壓頭和下壓頭之間。

4）把模具放置到壓片機內，在15MPa左右的壓力下維持30～60秒，得到透明或均勻半透明的錠片。

5）把含模具套及試樣錠片的插板直接插到儀器樣品架內即可進行測定，再經過傅立葉紅外變換紅外光譜儀測試，從而獲得樣品的光譜圖，再根據紅外圖譜的特征峰進行定性分析。

注意：KBr混合研磨一定要充分研細，以沒有顆粒溴化鉀對鋼制模具表面的腐蝕性很大，模具用后須及時清洗干凈，然后放入干燥器內保管。

方法二：液體樣品的一般測試方法

配置：可拆液體池

                                                  可拆液體池

液體池是由插板、橡膠墊圈、后窗片、間隔片、前窗片和壓圈及鎖緊手扭等7個部分組成。液體池窗片一般是采用KBr材質。

對于常溫為液體且流動性較好的液體，一般使用可拆液體池，形成液體膜后即可測量，操作步驟如下：

1）先將液體池平放在桌面上，打開液體上的四個螺絲；

2）帶上手指套，直接在一窗片上滴1滴試樣，然后選擇你所需要的厚度墊片放于窗片上對齊；

3）用另一窗片壓于其上，蓋上上方壓圈，擰上四個螺絲（對角漸進擰入，不可用力過大，液體基本不漏即可，以免防止壓碎窗片）；

4）裝入到儀器測試架中進行測定；

5）如果是粘度大且不易揮發的液體試樣可直接涂在一片窗片上測定。

注意，測試過程中要注意防潮，測試完成后一定要用酒精或丙酮清潔液體池窗片。

ATR衰減全反射法

   配置：ATR附件（即單次衰減全反射附件）

原理：

ATR附件基于光內反射原理而設計。從光源發出的紅外光經過折射率大的晶體再投射到折射率小的試樣表面上，當入射角大于臨界角時，入射光線就會產生全反射。事實上紅外光并不是全部被反射回來，而是穿透到試樣表面內一定深度后再返回表面。在該過程中，試樣在入射光頻率區域內有選擇吸收，反射光強度發生減弱，產生與透射吸收相類似的譜圖，從而獲得樣品表層化學成份的結構信息。

適用范圍：

常規的透射光譜可用壓片或液體池法進行測量，但是對于某些特殊樣品，難熔、難溶及難粉碎的試樣（如塑料聚合物、橡膠等），透射光譜存在制樣困難的問題。衰減全反射（Attenuated Total Refraction，ATR）紅外附件可以完美的解決這些問題。它具有制樣簡單、無破壞性、檢測靈敏度高、對樣品大小及含水量無特殊要求、測量區域小等特點。

ATR法操作步驟如下：

1）將樣品直接放置于ATR附件的晶體和頂針之間，較平整的一面貼上ATR晶體上。

2）擰緊手扭，即可進行樣品測試。再經過傅立葉紅外變換紅外光譜儀測試，從而獲得樣品的光譜圖，再根據紅外圖譜的特征峰進行定性分析。

注：ATR附件也可用來測試常規液體和固體粉末樣品。

測試完成后，一定要用無水乙醇將ATR的壓頭及其他附件等都要擦拭干凈，并保持樣品倉清潔干凈。
